Motorasele de curent continuu, schimba sensul de rotatie in functie de “sensul” de alimentare, asa ca se pot folosi pentru a deschide/inchide geamurile, roti stanga/dreapta o oglinda, etc… am mai prezentat asta in articolul Modul comanda motorase de geam electric de pe site-ul www.tehnic.go.ro, respectiv pe www.niqro.3x.ro
Circuitul clasic de conectare este:
Daca se apasa butonul fara retinere SW1, circuitul devine:
iar daca se apasa butonul fara retinere SW2, devine:
Practic, cele 3 stari sunt:

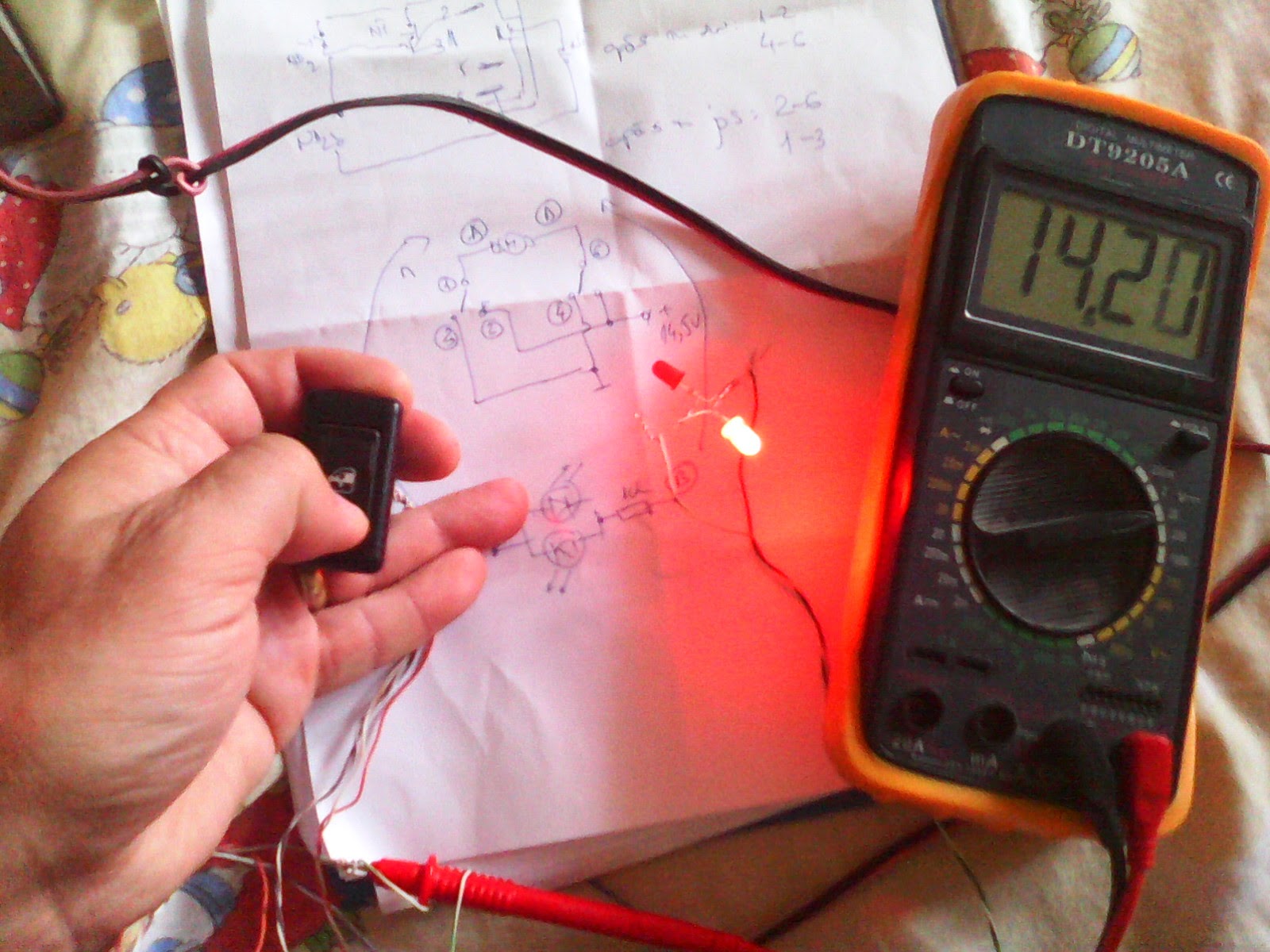

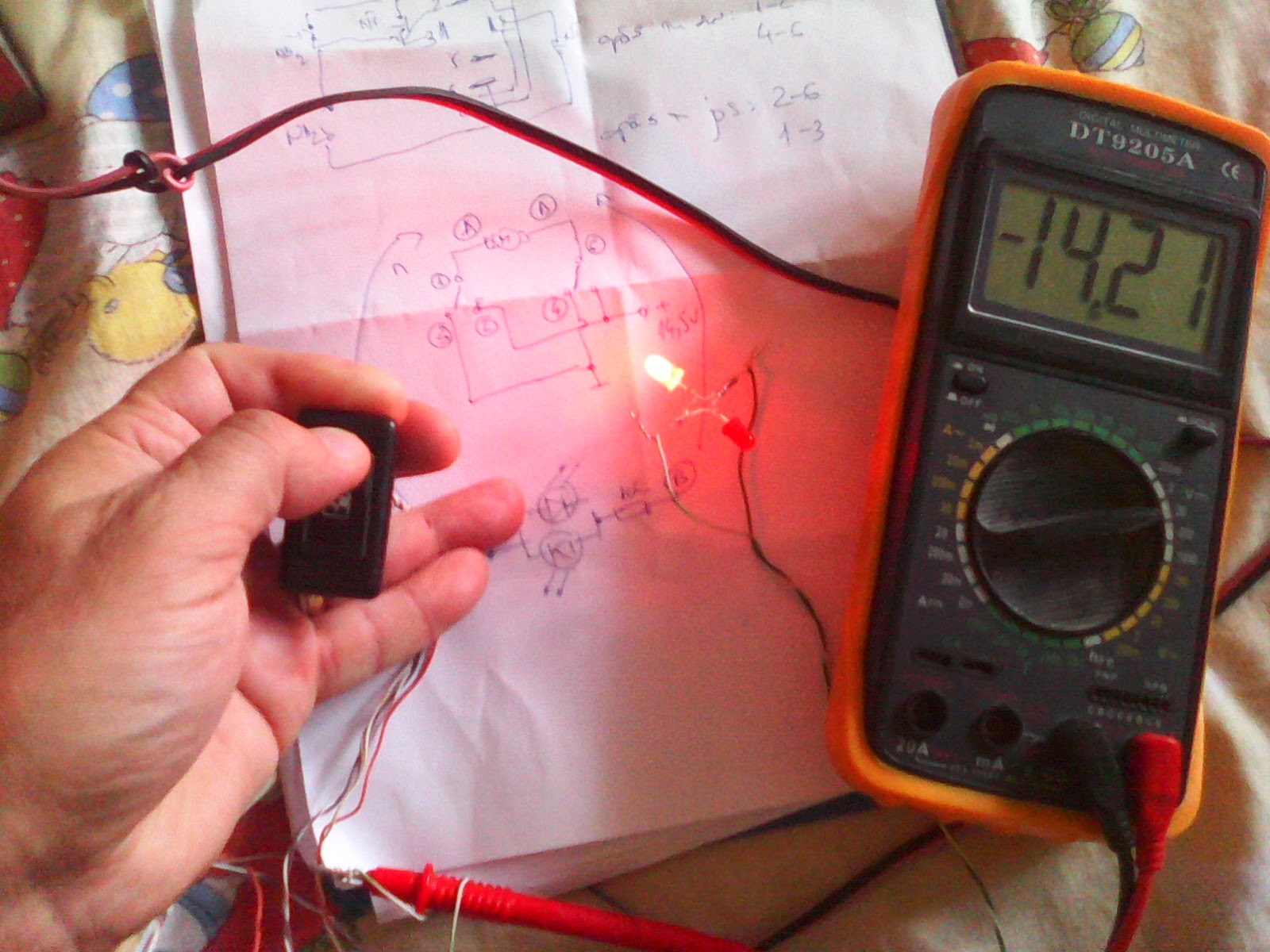

Am facut si un filmulet, numit circuit schimbare polaritate, in care nu este motoras pus, ci doar un aparat de masura si indicatorul de polaritate cu 2 LED-uri montate antiparalel si o rezistenta de limitare a curentului.

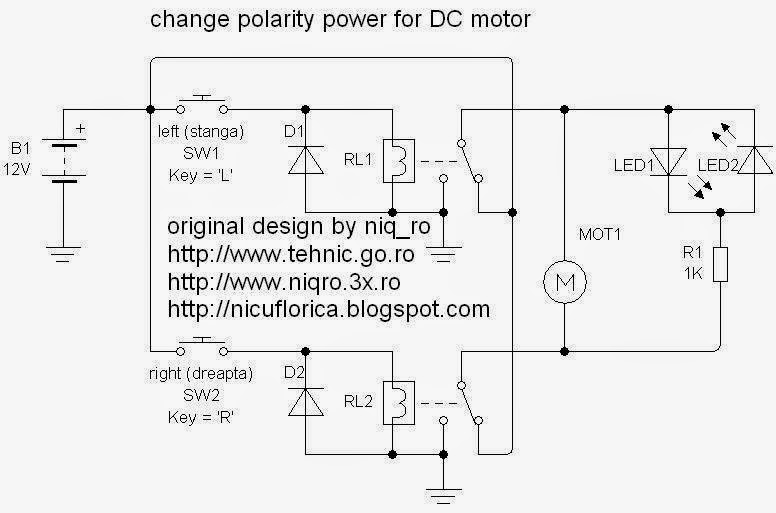

Daca consumul motorasului e mai mare decat cel suportat de contactele butoanelor fara retine, se pot folosi relee si butoane fara retinere simple:
