Loading ...Cum poți lega un led la 230V

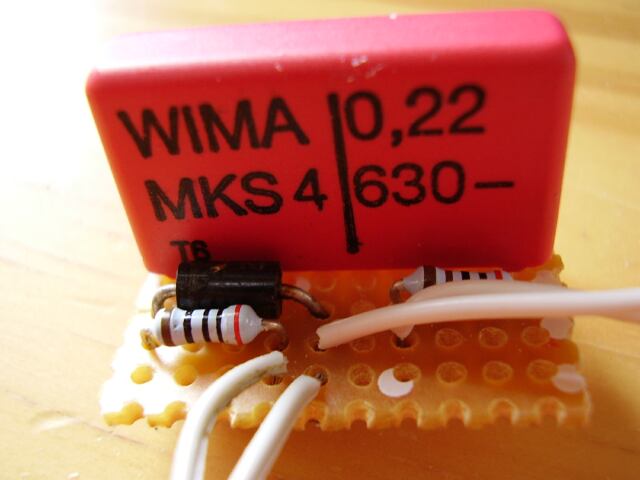

Acest circuit permite conectarea unui LED la tensiunea de linie. Un LED în mod normal nu poate fi alimentat direct la 230V curent alternativ şi el are nevoie de un curent limtat la 15mA. Prima problemă este pur si simplu rezolvata cu o dioda care elimină tensiunea în sens invers prin LED. Curentul este limitat de o rezistenţă legata in serie cu un condensator. Condesatorul este ales in functie de frecventa. Puteţi calcula pur şi simplu rezistenta condesatorului prin următoarea formulă:
La o frecvenţă de 50Hz şi o capacitate de 220nF veţi obţine o rezistenta de circa 16kΩ. Acest lucru este perfect pentru un LED . Rezistorul previne încărcarea bruscă a condensatorului.
Listă de piese:
C1: 220nF, 250V ~ (recomandat!)
R1: 2,2 kΩ
R2: 220Ω
D1: 1N4007 (sau echivalente, la 220V/230V)
LED1: LED
Schema electronică:
Atenţie. Acest circuit funcționează la tensiunea de rețea (230V). Evitați contactul cu acest circuit atât timp cât acesta este alimentat dar și imediat după ce acesta este decuplat de la rețea. Toate piesele de pe acest circuit sunt conectate la reţea!
Interesant la montajul ăsta este că nu consumă putere activă decît fix puterea LED-ului, în schimb consumă putere reactivă capacitivă, care nu se contorizează. Majoritatea consumatorilor reactivi sînt inductivi, deci într-un fel, un consumator capacitiv poate chiar să facă bine reţelei
)
În afara de “fix puterea LED-ului”, putere activă se mai disipă şi în rezistorul R1(2,2kohm). Aproximativ 0,54W. Puterea în R2 e de 10 ori mai mică.
Dacă ar fi fost conectat în paralel pe retea, s-ar fi putut vorbi de o oarecare compensare a factorului de putere deşi e o picatură într-un ocean. Rezistorul serie de 2,2kohm îi diminuează (foarte) mult eficienta.
O recomandare: un rezistor de 330k… 1Mohm(pentru descarcare) montat în paralel pe cond. de 220nF ar putea evita descarcărea acestuia prin “degete” în cazul atingerii(evident, montajul fiind deconectat de la retea).
Salut,
As vrea sa fac un montaj cu o banda de LED uri alimentata la 12V si un senzor PIR.
M-ati putea ajuta cu schema acestui montaj?
Multumesc.
Trebuie să fii mai explicit. Ce legătură e între LED-uri şi senzorul PIR? Cum vrei să se aprindă LED-urile în raport cu semnalul trimis de PIR? Ce fel de PIR ai?
